MPLS IP VPN核心技术原理：为何它仍是运营商基石？
MPLS IP VPN作为运营商核心业务的承载基石，其技术架构决定了性能测试的复杂性：
1. 控制平面：路由隔离核心
VPNv4地址族：通过RD（Route Distinguisher）将公网路由转化为全局唯一VPN路由，实现地址空间隔离；
RT（Route Target）机制：基于BGP扩展团体属性，通过Export RT和Import RT实现VPN路由策略的精确控制；
MP-BGP路由反射：通过路由反射器实现VPN路由的高效分发，避免全连接问题。
2. 转发平面：标签分配协议
内层标签：内层标签由MP-BGP通过Labeled VPNv4路由分发，实现VPN实例标识；
外层标签：外层标签通过LDP(标签分发协议)或RSVP-TE(流量工程)分配，建立公网传输路径。
技术价值：
正是这种独特的控制与转发架构，使得MPLS IP VPN在实现多租户隔离的同时，保持了转发高性能，但同时也带来了独特的测试挑战。
VPN性能测试的重要性与挑战
随着各类新型网络业务发展，用户对高质量的跨地域业务需求日渐提高。在数通网络领域，高端路由器作为骨干网、数据中心互联等核心场景的关键设备，其VPN性能表现非常重要，直接影响诸如企业间跨地域通信、金融交易和商务通信、高清视频会议、工业控制数据等关键业务的稳定性、安全性与效率，因此 VPN 性能测试成为高端路由器测试体系中不可或缺的核心环节。高端路由器必须具备稳定的 VPN 处理性能，才能确保跨网络业务的无缝衔接与安全隔离。
同时VPN性能测试也面临多重技术挑战：高带宽场景线速转发（如 100G/400G 端口以及以后的800G/1.6T端口）、不同协议封装格式的测试场景、大规模并发下设备稳定性，进一步提升了测试的复杂度与专业性，对测试环境搭建、测试工具精度均提出了极高要求。
控制平面性能测试重点
1. 路由性能：测量从路由更新到转发平面生效的时延，包括：
路由收敛能力：百万级VPN路由收敛时路由器CPU内存资源占用率以及控制平面稳定性
转发表项生效能力：FIB表、路由表更新耗时
2. 路由规模承载能力：
每VRF路由条目容量验证
VRF实例数量极限测试
路由振荡场景下的稳定性
数据平面性能测试关键指标
1. VPN隔离能力：验证不同VPN实例间的流量隔离效果
2. QoS策略有效性：
混合业务流量（语音、视频、数据）的QoS保障
跨VPN的带宽保障
拥塞控制算法准确性
VPN测试中的难点
难以模拟大规模VPN、路由以及路由振荡场景；
10G(G@G等多种端口速率需要全面涵盖，测试工作量骤升；
混合业务流量以及混合包长流量仿真。
测试解决方案与实现
针对上述挑战，信而泰测试仪提供以下解决方案：
支持大规模VPN路由仿真能力，支持基于MPLS LDP、SRSRv6、EVPN、等多种协议平面的L2L3VPN仿真。单端口可生成10万+ VPN路由，支持使用智能脚本控制路由振荡和拓扑变化，精确测量路由收敛时间。
流量能力：支持发送固定帧长和iMIX混合帧长流量，同时支持VLAN/IPv4/IPv6/MPLS等多种优先级标记，提供细粒度的VPN级性能统计。
测试结果可视化：提供端口级以及Stream级的实时流量吞吐、时延、丢包率统计，生成直观的端到端质量分析报告，快速定位测试中的各种问题。
场景实战
搭建简化的测试场景，在一对端口上模拟测试1000个MPLS IP VPN，每VPN通告100条VPNv4路由，并震荡其中10%路由。发送iMIX流量验证VPN转发能力。
测试拓扑：
测试步骤：
Step-1.运行MPLS IP VPN向导；
Step-2.分别选择PE侧端口和CE侧端口；
Step-3.配置MPLS IP VPN相关配置，DUT router-id设置为10.0.0.1，IGP选择ISIS，PE router-id设置为20.0.0.1，且DUT与PE两端BGP AS都为1；
Step-4.配置1000个IP VPN，并设置RD、RT都从100:1开始递增；
Step-5.设置PE侧每VPN通告100条私网路由，即可完成向导；
Step-6.进入iMIX编辑器，创建并编辑iMIX模型；
Step-7.在流量中选用iMIX模型；
Step-8.在其中100个VPN中增加震荡路由；
Step-9.配置智能脚本，对震荡路由循环进行撤销和通告；

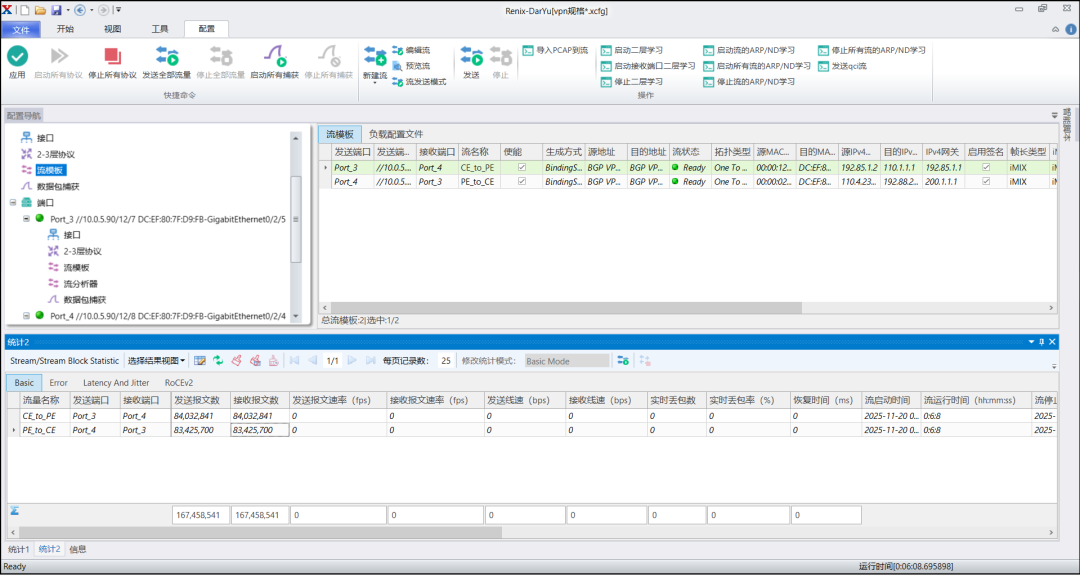

Step-10.检查测试结果
在DUT上检查，共1000个VPN数量、VPN中通告100条私网路由，VPN路由总数；
最终测试结果：
双向流量正常不丢包。
